【矿山全工序成套装备·掘进篇】超全机型覆盖4-55㎡巷道作业

      江西鑫通非煤矿山装备以"钻、装、撬、锚、喷、采"六大工序成套解决方案为核心竞争力，通过多元化、定制化、智能化的产品体系，为客户提供全工序一站式服务，显著提升出矿效率与经济效益。

       在矿山开采全工序中，掘进作为重要的一环，鑫通自主研发的7+款专业机型，可精准覆盖4㎡-55㎡不同断面尺寸，适应不同巷道坡度与岩层特性，实现矿山全工况高效作业。

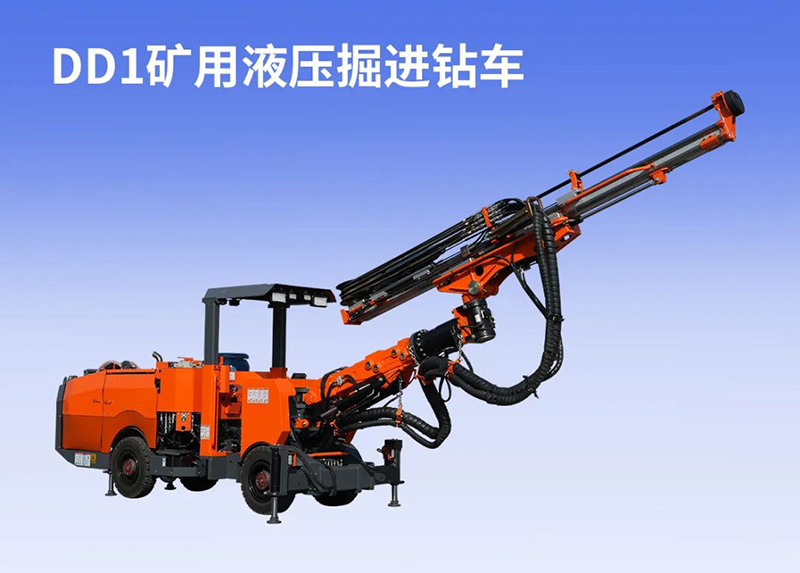

适用断面：2×2-3.5×3.5（m）

迷你机型，紧凑设计，小身躯，大作用

      外形尺寸[长×宽×高（mm）]：9664×1250×2542/1842，适用于地下矿山、水电、引水等领域小型巷道炮孔快速凿岩作业。

性能特点：

1. 全新电控操控系统，操作延时短，定位更加精准，凿岩作业上手快；

2. 矿山狭小巷道迷你型掘进设备，铰接底盘设计，仅需2.85m内转弯半径，最小满足2X2m断面施工；

3. 可选配遥控，在巷道较矮或矿脉较薄的采区更好控制，驾驶室操作台和遥控双模式可随时切换，效率安全双保障。

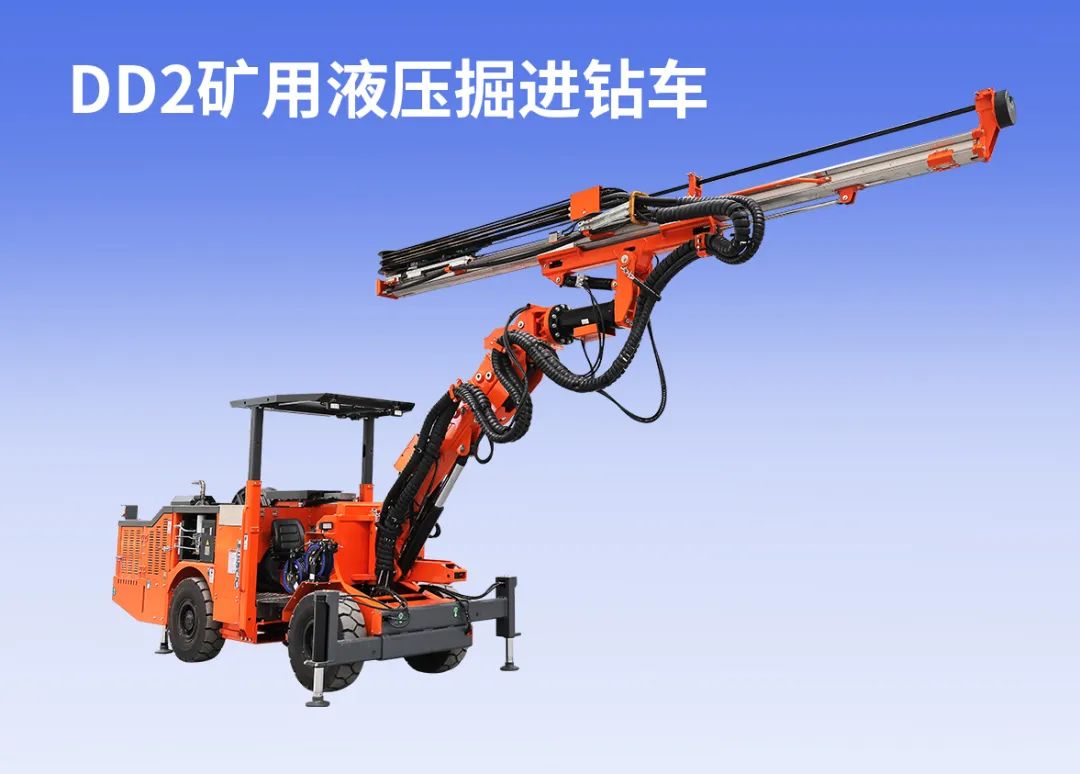

适用断面：2.8×2.8-6×6（m）

窄身长臂，适应多规格断面

      外形尺寸[长×宽×高（mm）]：10375×1600×2080/2780，适应多种规格巷道凿岩作业，是具有完全自主知识产权的高端机型。

性能特点：

1. 窄机身长钻臂设计，车身仅1.6m宽，铰接式底盘，转弯半径仅2.4/5.2m，可在2.6-3m的岩巷或行走巷道、3-6m扩帮式采矿采区巷道中灵活行走。

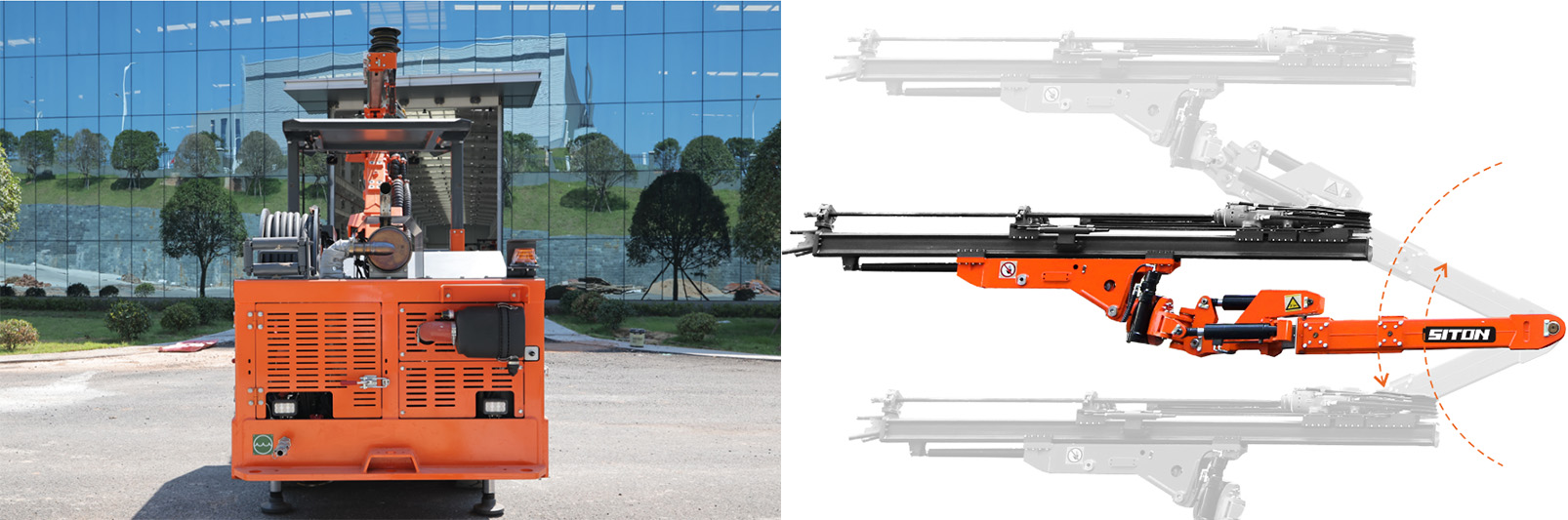

2. 伸缩式平动钻臂：（1）增大大臂覆盖范围，同时满足最小2.8米、最大6米巷道掘进作业，（2）标配平动大臂，操作简便。周边孔和掏槽孔作业时一次定位即可，提高爆破效果。

3. 设有开孔控制、标配全自动防卡钎、凿岩完毕自动返回功能。

4. 可选配双层滑道推进梁设计，单层锚杆孔作业，双层掘进孔作业，实现一机两用，同时便于开口短炮掘进凿岩。

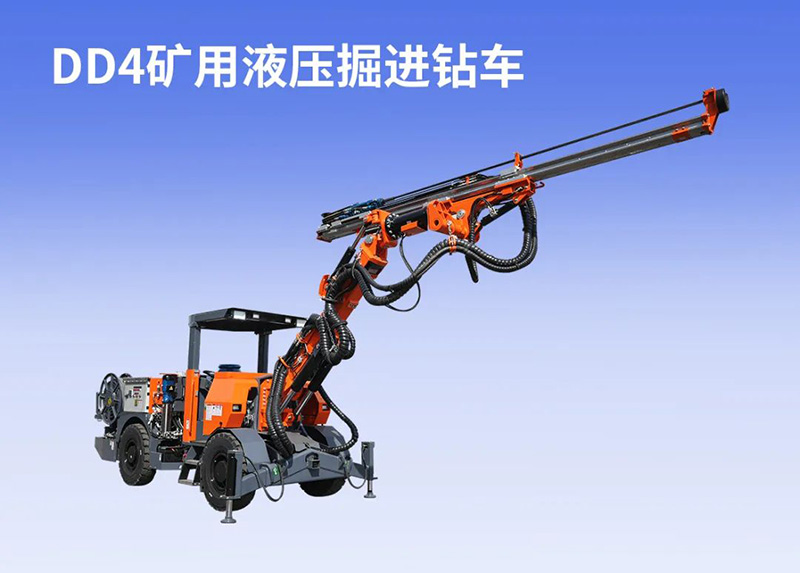

适用断面：4×4-7×6.7（m）

高效稳定，更多用途

外形尺寸[长×宽×高（mm）]：11934×2080×2294/2994，可用于矿山、引水、铁路、公路及国防等领域巷道、涵洞开挖工作中的掘进凿岩作业。

性能特点：

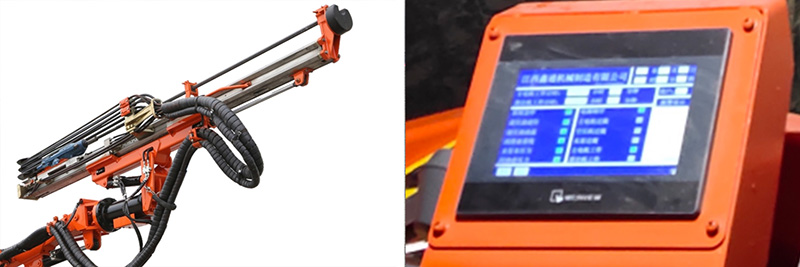

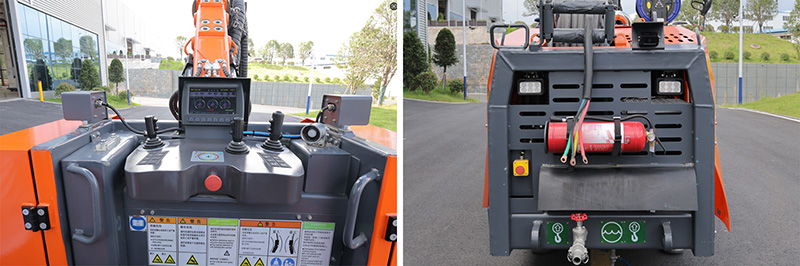

1. 智能：数字化监控，实时显示运转状态、工作时间、各类报警信息及突发故障点，为定期维保提供数据，全方位掌握设备健康状态；

2. 高效：全新双三角液压平动钻臂，增大伸缩距离，作业范围更广，拐臂支撑推进总成使得掏槽摆位视野更好操作；钻臂可伸缩，实现1500mm二次补偿增大钻孔范围，一次停车满足全断面凿岩作业；

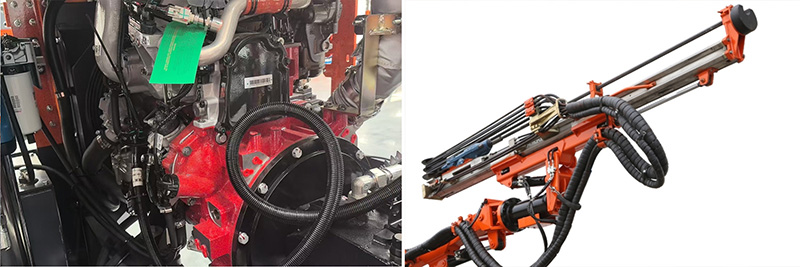

3. 稳定：国Ⅳ发动机；螺杆式空压机，排量大、气压足、可靠性高。

适用断面：5×5-8.6×6.8（m）

智能化无人、 精准作业，操控无界

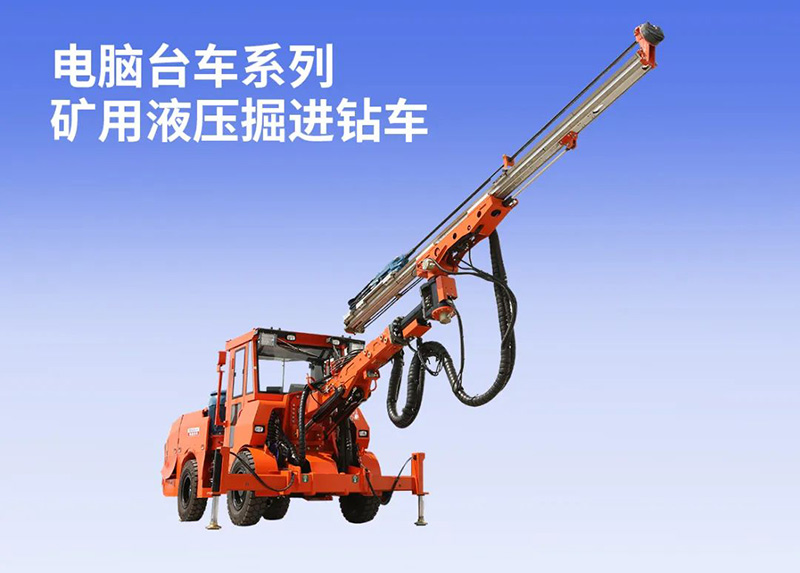

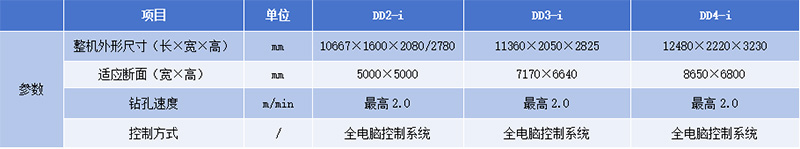

  全电脑单臂掘进凿岩钻车系列专为矿山开采、高速高铁、水利水电以及国防隧道建设凿岩钻孔而设计研发，全系设有DD2-i、DD3-i、DD4-i多款机型。

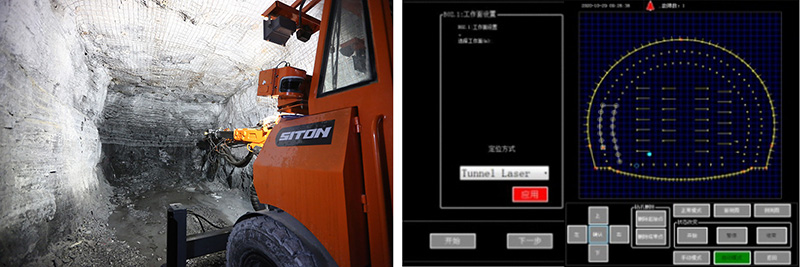

激光扫描装置及自主研发的炮孔设计软件

性能特点：

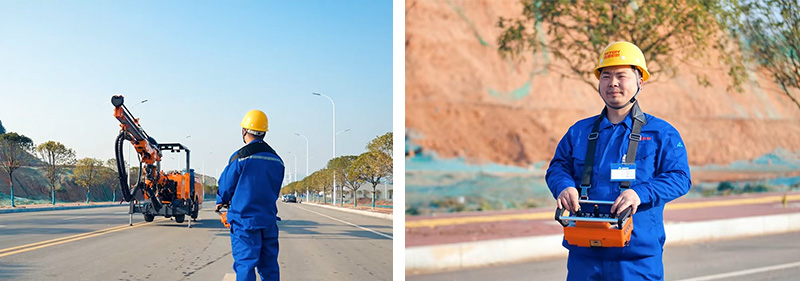

✦无人化作业：基于无线通信、导向控制、激光探测、视频传输等技术，可实现远程操控电脑台车，将操作人员从危险区域中解放出来，提高作业安全性；

✦智能化控制：利用激光扫描仪获取巷道实时数据，通过车载数据模型分析数据，实现自动布孔及路径规划。电脑智能系统高精度操控钻臂，简化操作，提升钻孔效率和质量；

✦自动化调整：高精度的掌控钻臂根据预先设计好的布孔图自动定位调整，实现自动化钻孔，减少超欠挖。

✦定制化设计：自主研发的炮孔设计软件，可以根据客户的需求定制化设计，更贴近矿山用户需求。

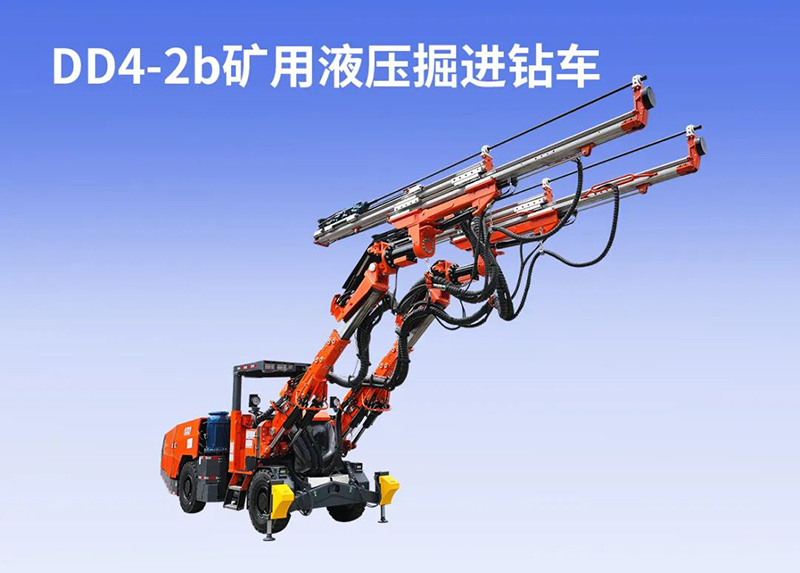

适用断面：4.5×4.5-8×6.8（m）

双钻臂架构

满足大断面凿孔多元需求

外形尺寸[长×宽×高（mm）]：12700×2000×2600/3300，专为中大型矿山巷道掘进或采矿凿岩钻孔而设计研发。

性能特点：

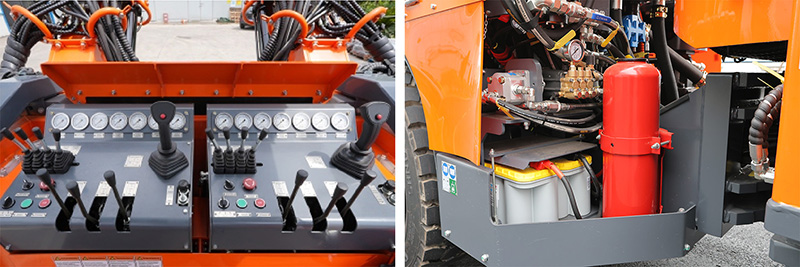

✦协同作业：双臂架构，设有两套独立全液压驱动凿岩系统，可在掌子面分工作业，互不影响；

✦高效凿岩：大功率凿岩机最高可达3m/min，采用电磁泵比例阀控制凿岩，更平稳、更安全；

✦全面保护：全自动防卡钎及自动退钎功能，设有碰撞阀，保护凿岩机及钻具不受损；

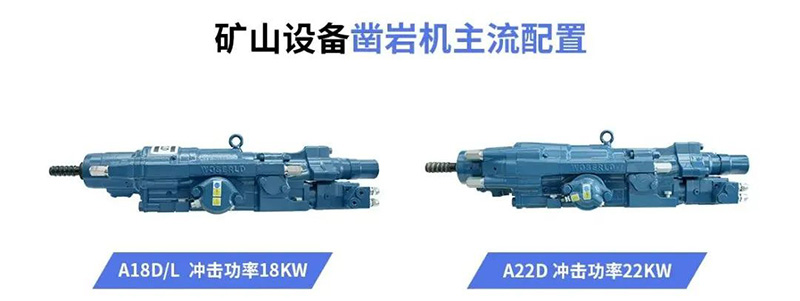

✦支持多种选配：可选配大功率凿岩机、双层滑道推进梁、自动灭火装置、水气混合排渣等功能。

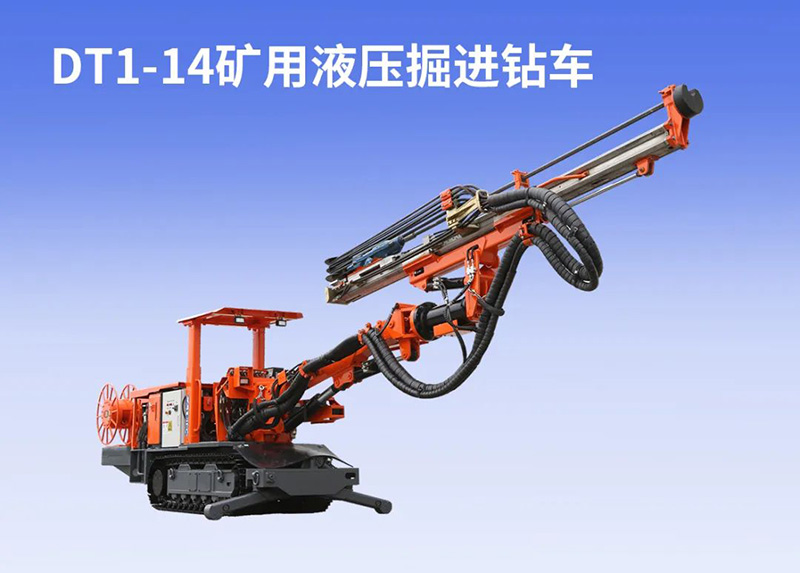

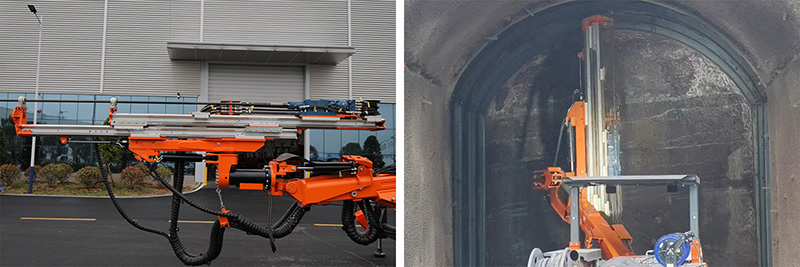

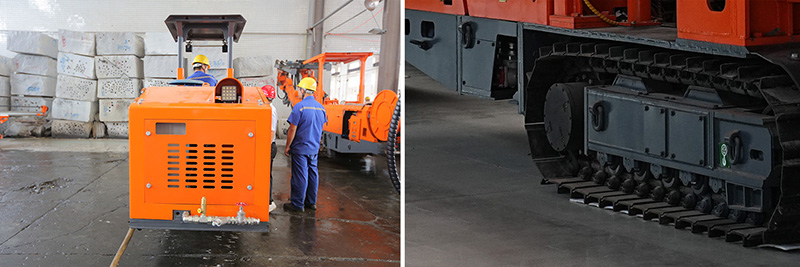

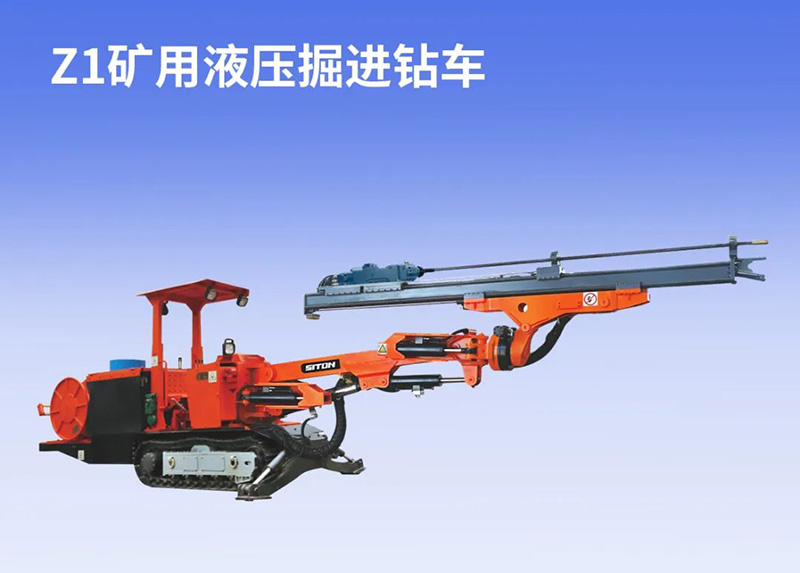

适用断面：2×2-4×4（m）

小断面、大坡度快速掘进

外形尺寸[长×宽×高（mm）]：8740×990×1650/2380，适应于煤矿、⾮煤矿、铁路隧道、引⽔⼯程、国防⼯程等岩巷有轨施⼯掘进中打炮眼作业，该机履带式行走，机⾝小，结构紧凑。

性能特点：

1. 极致尺寸，仅0.99米宽，可适用于超小型矿山；

2. 爬坡能力强，履带行走，安全可靠，最大可适应28°大坡度；

3. 最大可选配15KW凿岩机。

适用断面：2.5×2.5-4×4（m）

斜坡道双动力掘进神器

外形尺寸[长×宽×高（mm）]：9865×1250×1845/2437，适用于非煤矿、铁路隧道、引水工程、国防工程等岩巷掘进中的打炮眼作业，是专为斜坡道、短距离转场、压采采矿而设计研发。

性能特点：

1. 双动力设计，配康明斯发动机供行走，转场灵活，同时可选配大坡度配置，可适应多种工况；

2. 最大可选配18KW凿岩机，凿岩速度最高可达0.8-2.5m/min；

3. 标配平动大臂，操作简便。周边孔和掏槽孔作业时一次定位即可，提高爆破效果。

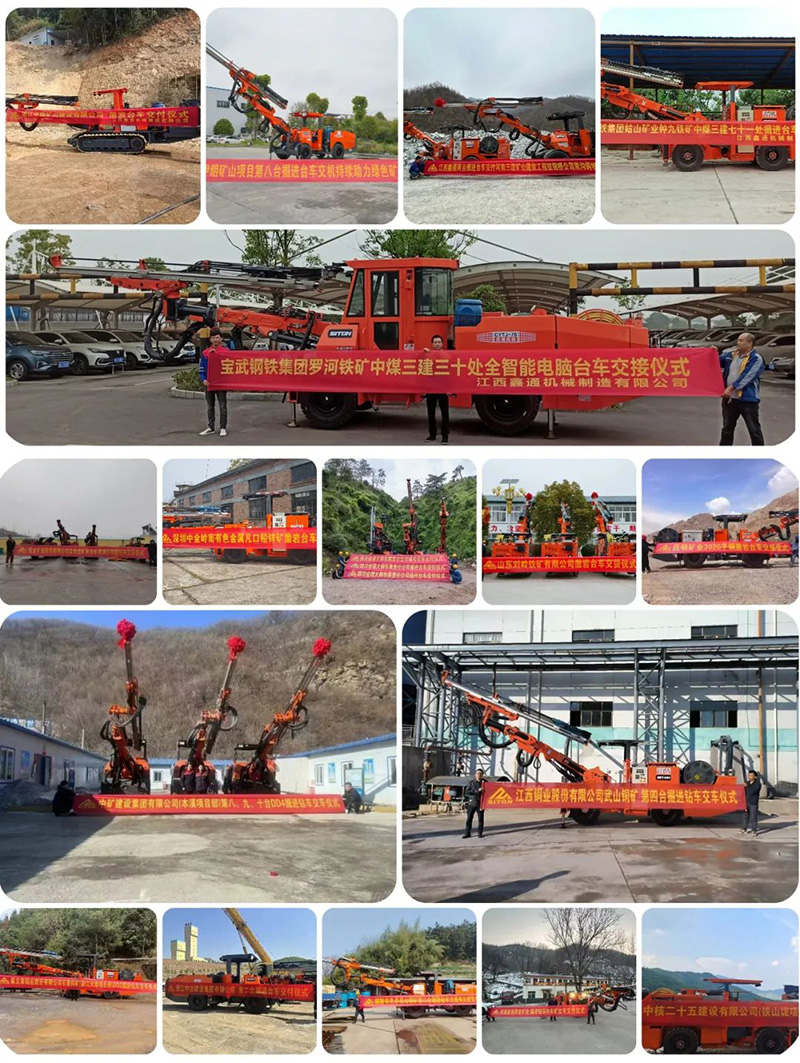

部分应用案例

      江西鑫通掘进钻车家族以全断面覆盖能力和自主化技术优势，重新定义了非煤矿山高效掘进凿岩作业的标准。从紧凑灵活的DD1到双臂协同的DD4-2b，我们为不同工况提供精准解决方案，让每一米掘进都更安全、更高效、更绿色。
